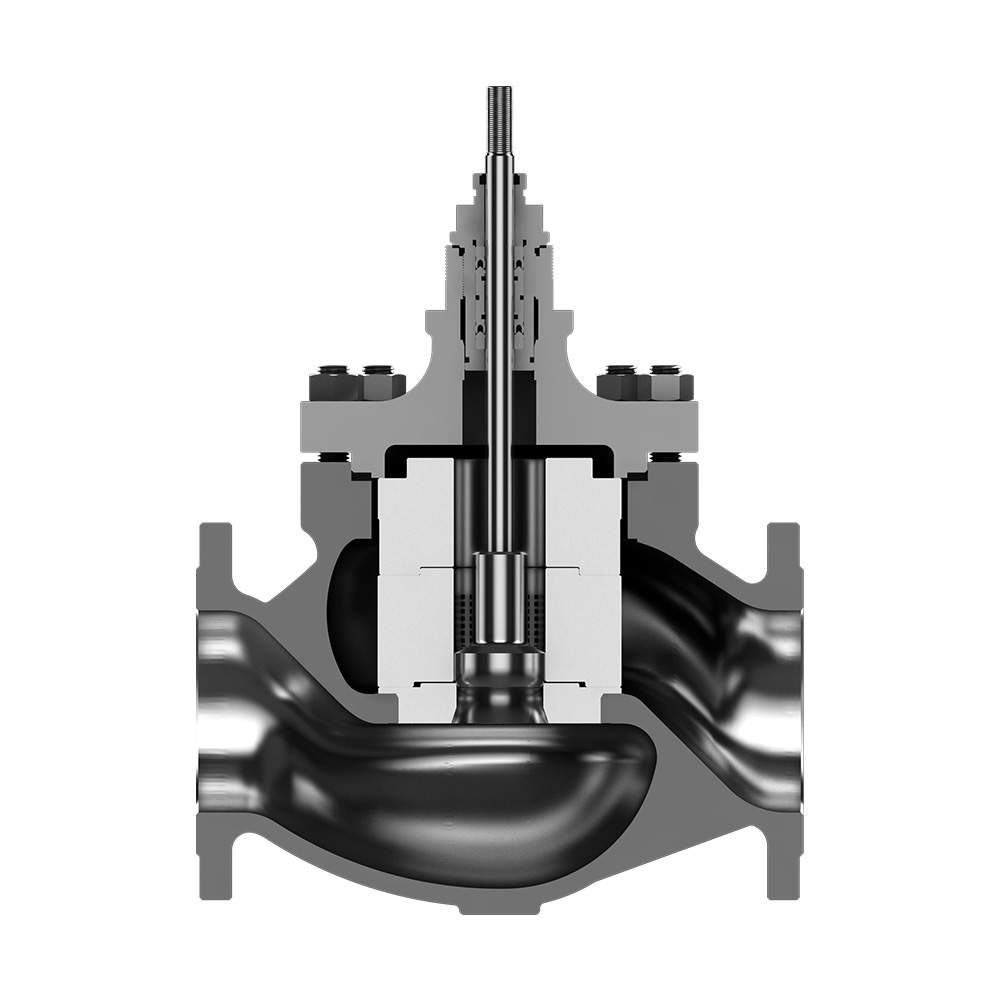

L40800采用迷宮式閥籠接合壓力平衡式閥心的設計，由多個同軸表面分布著迷宮曲徑的圓柱盤（層）疊合組成，根據介質工藝參數的不同，設計多個不同迷宮曲徑規格與疊合層數組合成閥籠，閥籠將總的流路分成許多細小與迂回甚至臺階狀分布的節流通路，迫使流體不斷地改變流向與流通面積等逐步降低流體壓力，以達到預防閃蒸，空化現象的發生，延長閥內件的使用壽命。此種內件結構適合于各種易產生阻塞流造成蝕的工藝流體的工況。
采用平衡式內件可選?。?/strong>
1. 籠式單座式（泄漏級別高 使用溫度范圍?。?br />
2. 籠式雙座式（泄漏級別低 使用溫度范圍大）
控制閥參數說明：
| 閥內件特點: |
套筒導向型 迷宮墊片式閥籠 平衡式內件（可選擇不平衡式內件） 普通雙座式或帶平衡密封環單座結構 |
| 閥體類型: | 直通式 角式 Z形 |
| 上閥蓋型式: | 常溫標準型 高溫散熱型 低溫伸長型 |
| 溫度范圍: | -196℃~570℃ |
| 閥桿密封型式: | 普通式標準填料密封 高溫型填料密封 波紋管密封 |
| 標準泄漏等級: | CLASS IV（金屬閥座，不帶平衡密封環） CLASS V（金屬閥座，帶平衡密封環） |
| 流量特性: | 等百分比 直線 |
| 與管道連接方式: | 法蘭式 對焊式 |
| 可調比: | 50:1 |
