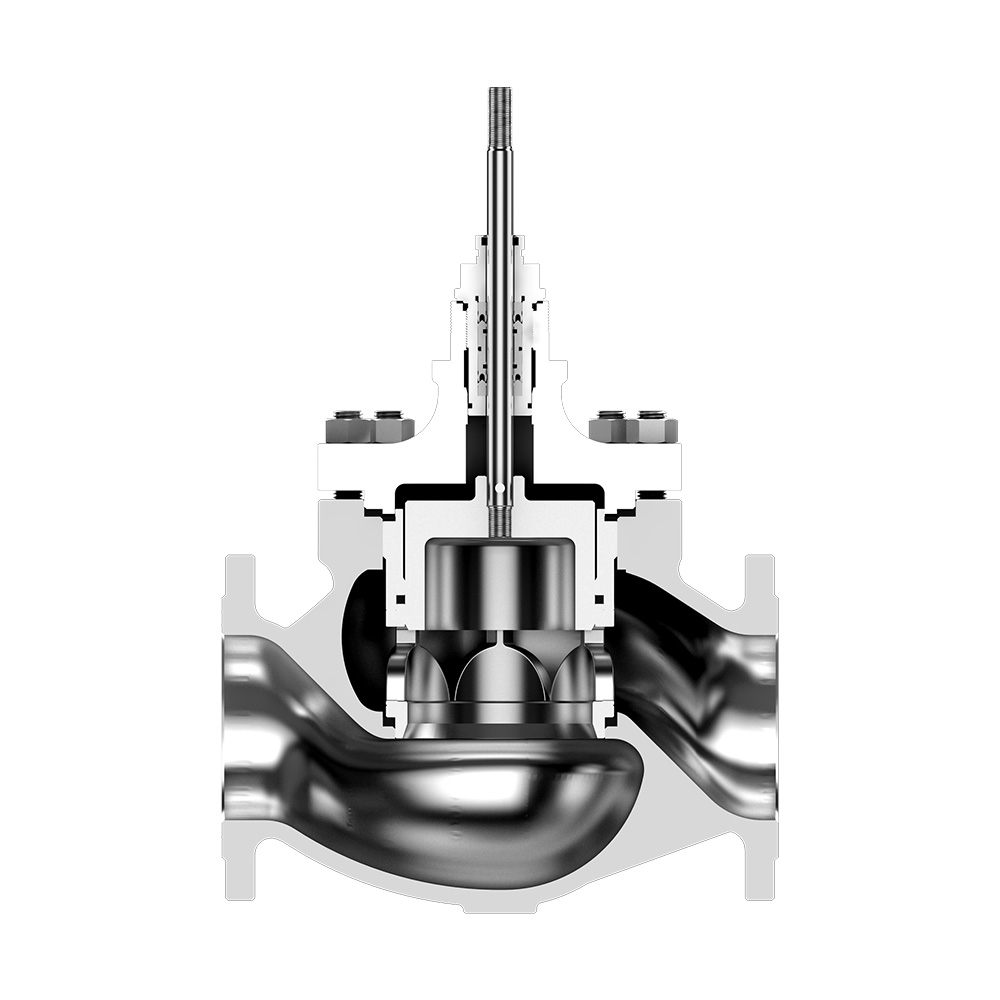

L-40500采用套筒導向結構，壓力平衡式閥芯，是為重負荷工況而設計的，采用雙閥座密封，應用于泄漏要求不高的場合。閥體結構緊湊，流體通道呈S流線型，在結構上設有改善套筒周圍流體平穩流動的導流翼，優點是壓降損失小、流通量大、可調范圍廣，流量特性精度高。閥芯利用壓力平衡結構，通過較小的執行機構推力就可控制高壓差工況，廣泛應用于要求動態穩定性好、高低溫、高壓管線的流體控制。籠式導向，導向面積大，穩定性好，結構緊湊，可以快速在線更換內件，維修效率高，節約人力和時間。流量系數大、可調比大。平衡型閥芯設計確保所需執行機構推力最小，節約成本。
控制閥參數說明：
| 閥內件特點: | 雙閥座結構 套筒導向平衡內件 分體式或整體式標準閥籠 |
| 閥體類型: | 直通式 角式 Z形 |
| 上閥蓋型式: | 常溫標準型 高溫散熱型 低溫伸長型 |
| 溫度范圍: | -196℃~570℃ |
| 閥桿密封型式: | 普通式標準填料密封 高溫型填料密封 波紋管密封 |
| 標準泄漏等級: | CLASSIV（標準型，金屬閥座） |
| 流量特性: | 等百分比 直線 |
| 與管道連接方式: | 法蘭式 對焊式 |
| 可調比: | 50:1 |
